尾矿库排洪系统结构计算专用软件
基于伏图平台开发的尾矿库排洪系统结构计算软件是一款简洁高效的工程设计工具,专门用于尾矿库排洪系统结构的计算和设计。它包含了对框架式/窗口式排水井、隧洞、涵管和斜槽的全面分析,涵盖从几何参数设置到荷载计算,再到内力计算和配筋的全流程设计,为尾矿库排洪系统设计提供精准、高效的技术支持。
产品概述
尾矿库排洪系统结构计算软件是一款简洁高效的工程设计工具,专门用于尾矿库排洪系统结构的计算和设计。它包含了对框架式/窗口式排水井、隧洞、涵管和斜槽的全面分析,涵盖从几何参数设置到荷载计算,再到内力计算和配筋的全流程设计,为尾矿库排洪系统设计提供精准、高效的技术支持。
优势特点
简化尾矿库排洪系统结构设计,行业算法与仿真APP技术高效结合,助力尾矿库本质安全。
高效的仿真技术融合
软件将尾矿库领域专用的计算算法与先进的仿真APP技术相结合,提供精准且高效的设计方案。
全面的功能支持
软件涵盖了尾矿库排洪系统设计的各个环节,从几何参数的输入到荷载计算、内力分析以及配筋设计,提供从初步设计到验算的全方位功能,确保每个环节都能得到科学支持。

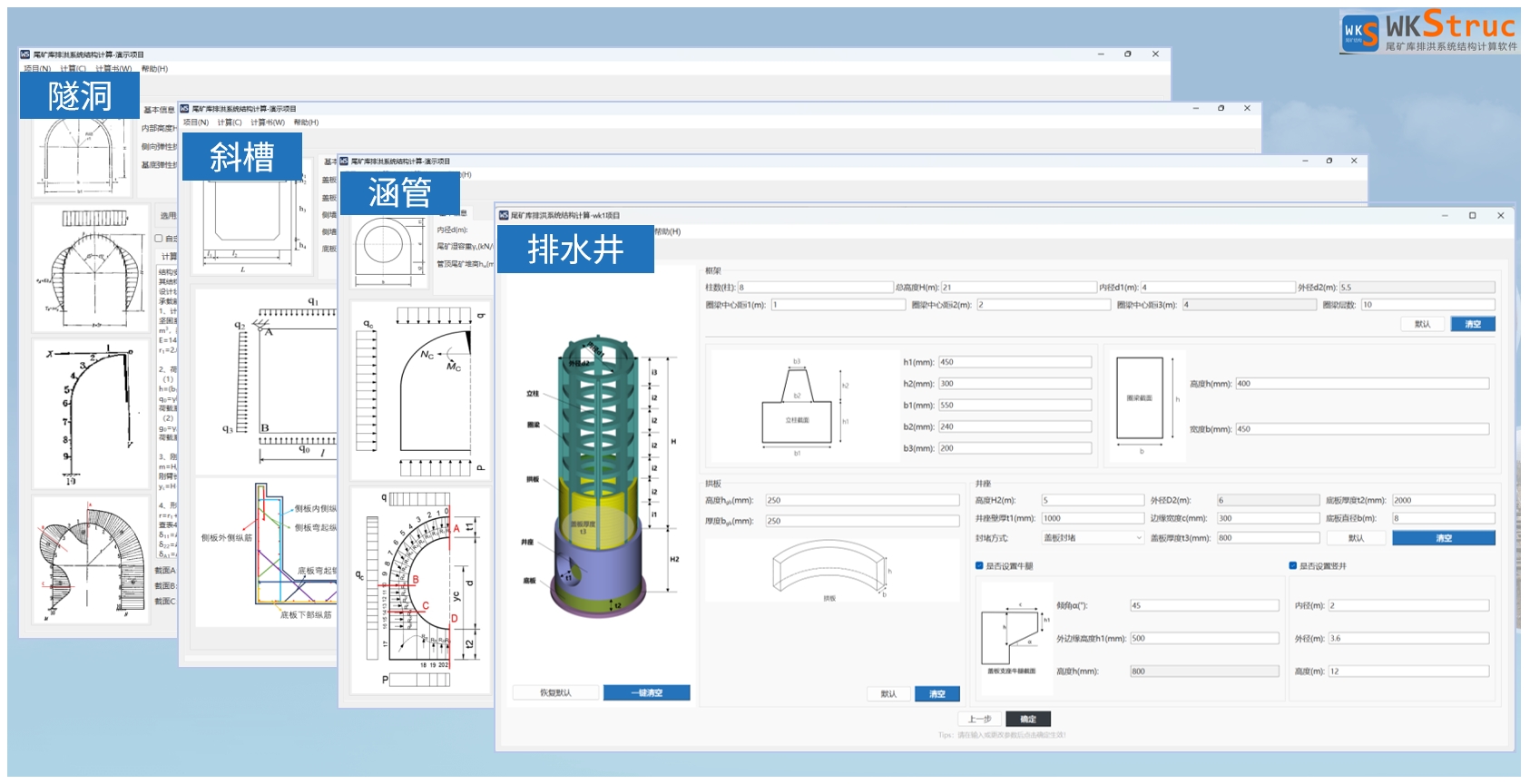

简便的操作体验
通过直观的界面和流程引导,软件让用户无需掌握复杂的建模和仿真细节,简化了设计流程。设计人员只需输入基础数据,即可轻松完成结构计算,极大提升了操作的便捷性和效率。
应用范围

软件适用于尾矿库排洪系统中窗口式排水井、框架式排水井、隧洞、斜槽、涵管等多种排洪结构的设计与校验。

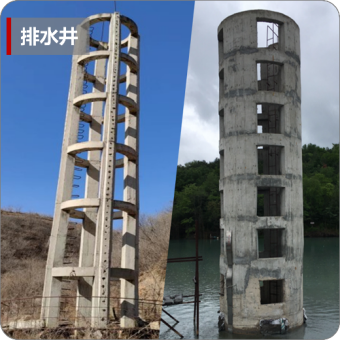

排水井

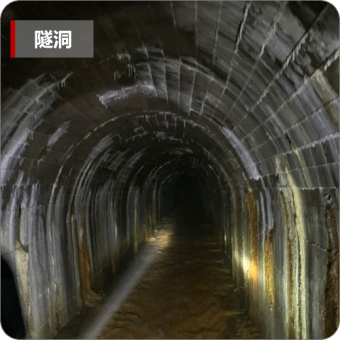

隧洞

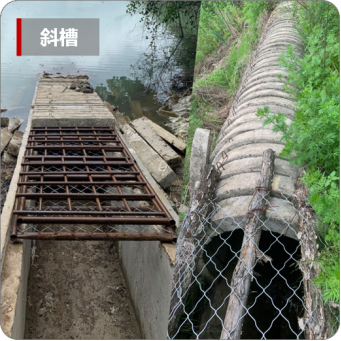

斜槽

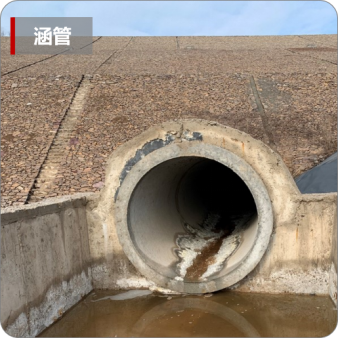

涵管

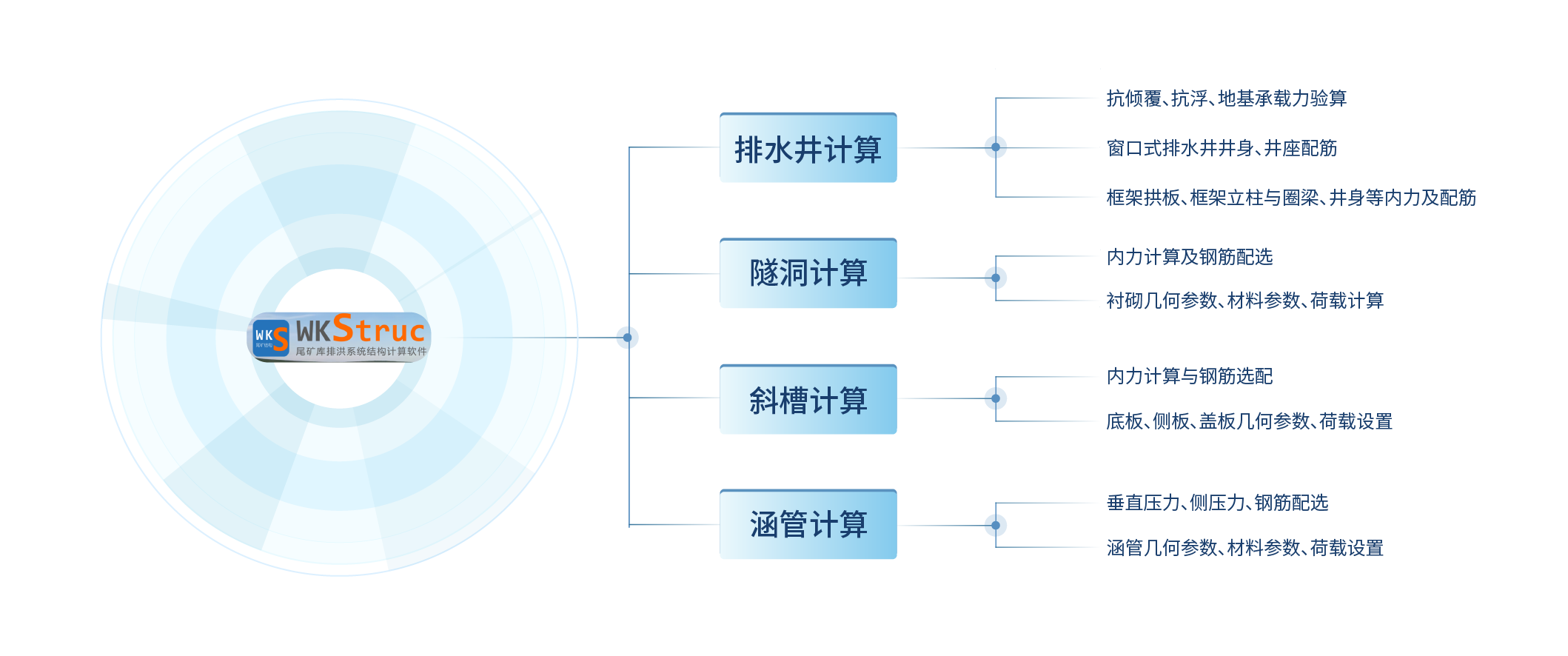

核心功能
1. 排水井结构计算

  • 参数自定义设置:支持框架式、窗口式排水井的基础参数自定义设置
  • 荷载计算:支持尾矿及清水压力、自重荷载、风荷载、浮力、地震荷载的任意工况自定义计算,支持自定义荷载的汇总和灵活选用
  • 框架拱板内力计算及配筋:支持常用双铰拱模型和简支梁模型的内力计算和比选;支持拱板的纵筋和箍筋选配等
  • 框架立柱和圈梁内力计算及配筋:支持框架排水井内力有限元计算,用户可自定义模型参数、荷载设置;支持立柱和圈梁的纵筋和箍筋选配等
  • 窗口井身的内力计算及配筋:支持井筒内力计算及危险断面的判定,支持井身的纵筋和箍筋选配等
  • 基础验算:支持地基承载力的修正和验算,支持底板荷载及内力计算、钢筋选配等
  • 井座筒壁内力计算及配筋:支持井座井筒的荷载及内力计算、钢筋选配等
  • 盖板封堵计算:支持盖板的上覆荷载及内力计算、钢筋选配等;支持牛腿支座的荷载及内力计算,纵筋、箍筋、弯起钢筋的选配等
  • 抗倾覆验算:支持倾覆荷载、抗倾覆荷载及抗倾覆安全系数的计算
  • 抗浮验算:支持浮力和垂直力总和及抗浮安全系数的计算
2. 隧洞计算

  • 支持参数的自定义输入,包括隧洞衬砌几何参数、材料参数、围岩的物理力学参数等
  • 支持垂直山岩压力及衬砌自重的自动计算和自定义输入
  • 支持刚臂长度计算、隧洞形常数、载常数的计算、墙脚转角计算、弹性中心点法的自动计算
  • 支持全截面弯矩、轴力等内力的自动计算和输出
  • 支持隧洞衬砌钢筋选配
3. 涵管计算

  • 支持参数的自定义输入,包括涵管几何参数、材料参数、外部荷载相关参数等
  • 支持垂直压力、水平侧压力及地基反力的自动计算和自定义输入
  • 支持弹性中心点法的自动计算
  • 支持全截面弯矩、轴力等内力的自动计算和输出
  • 支持涵管钢筋选配
4. 斜槽计算

  • 支持参数的自定义输入,包括斜槽底板、侧板及盖板的几何参数、材料参数、外部荷载相关参数等
  • 支持垂直压力、水平侧压力等的自动计算和自定义输入
  • 支持底板、侧板及盖板各个截面弯矩、轴力、剪力等内力的自动计算和输出
  • 支持底板、侧板及盖板钢筋选配
在线体验:尾矿库8柱9层框架式排水井结构仿真APP
