结构

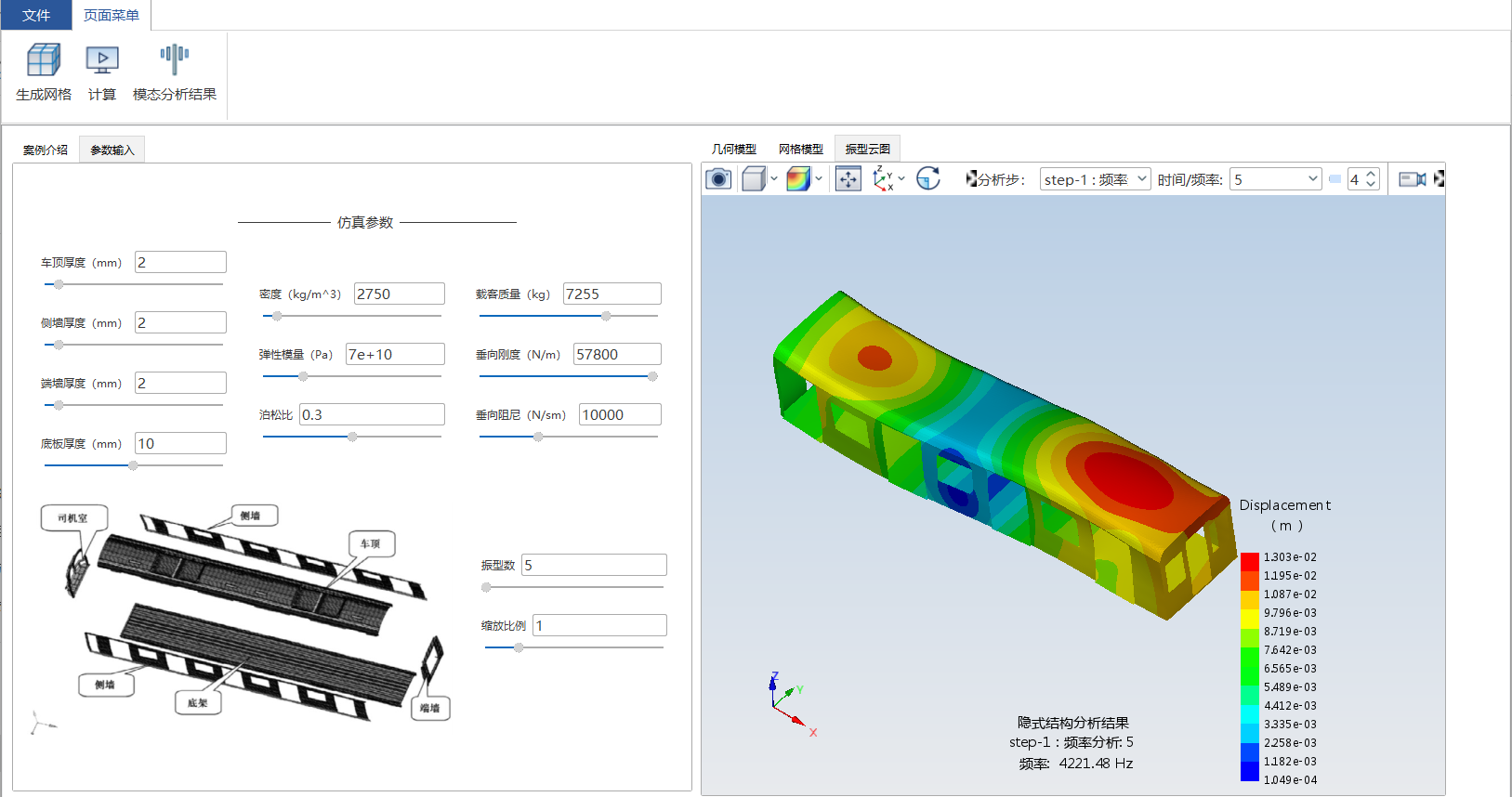

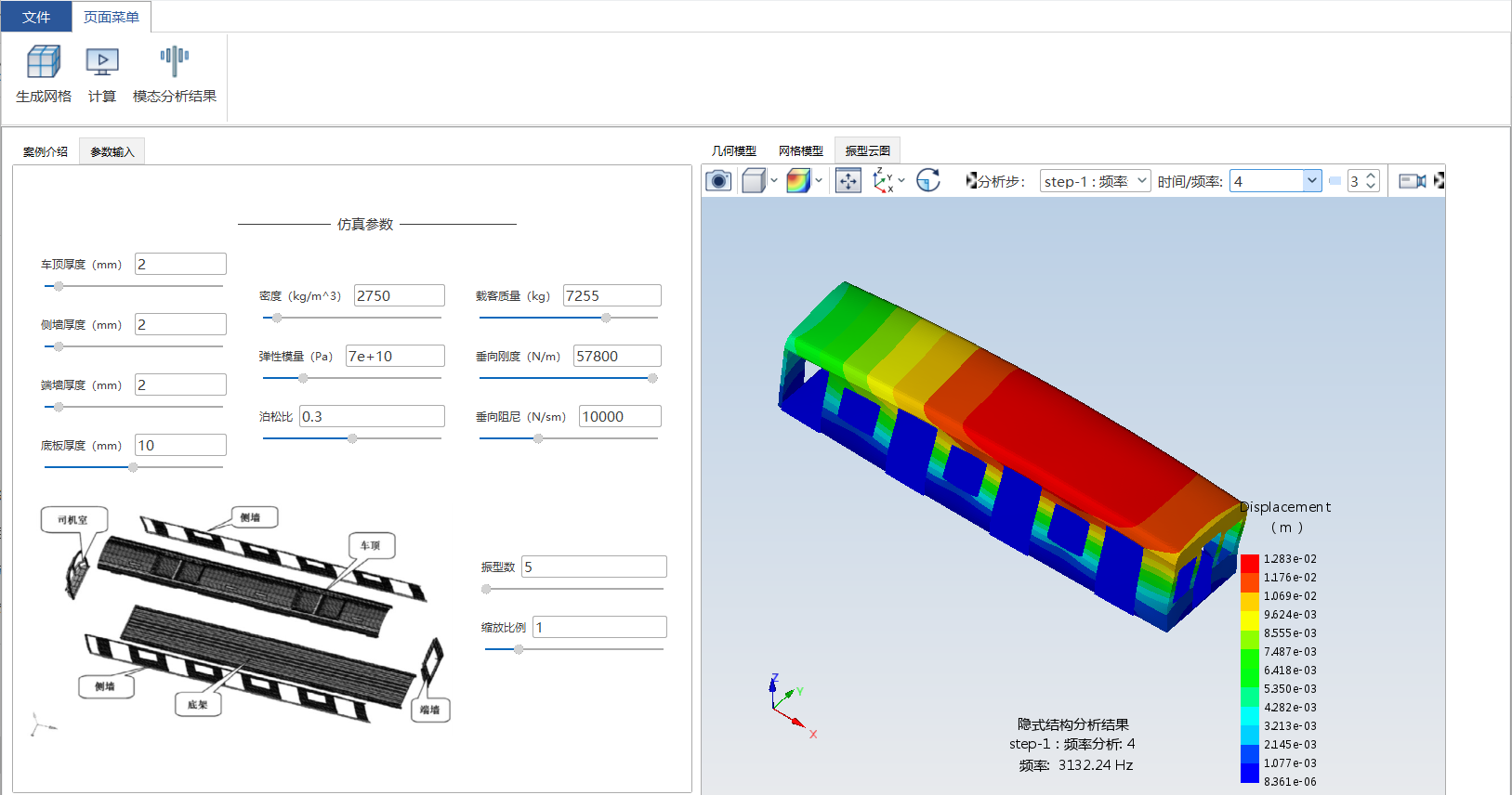

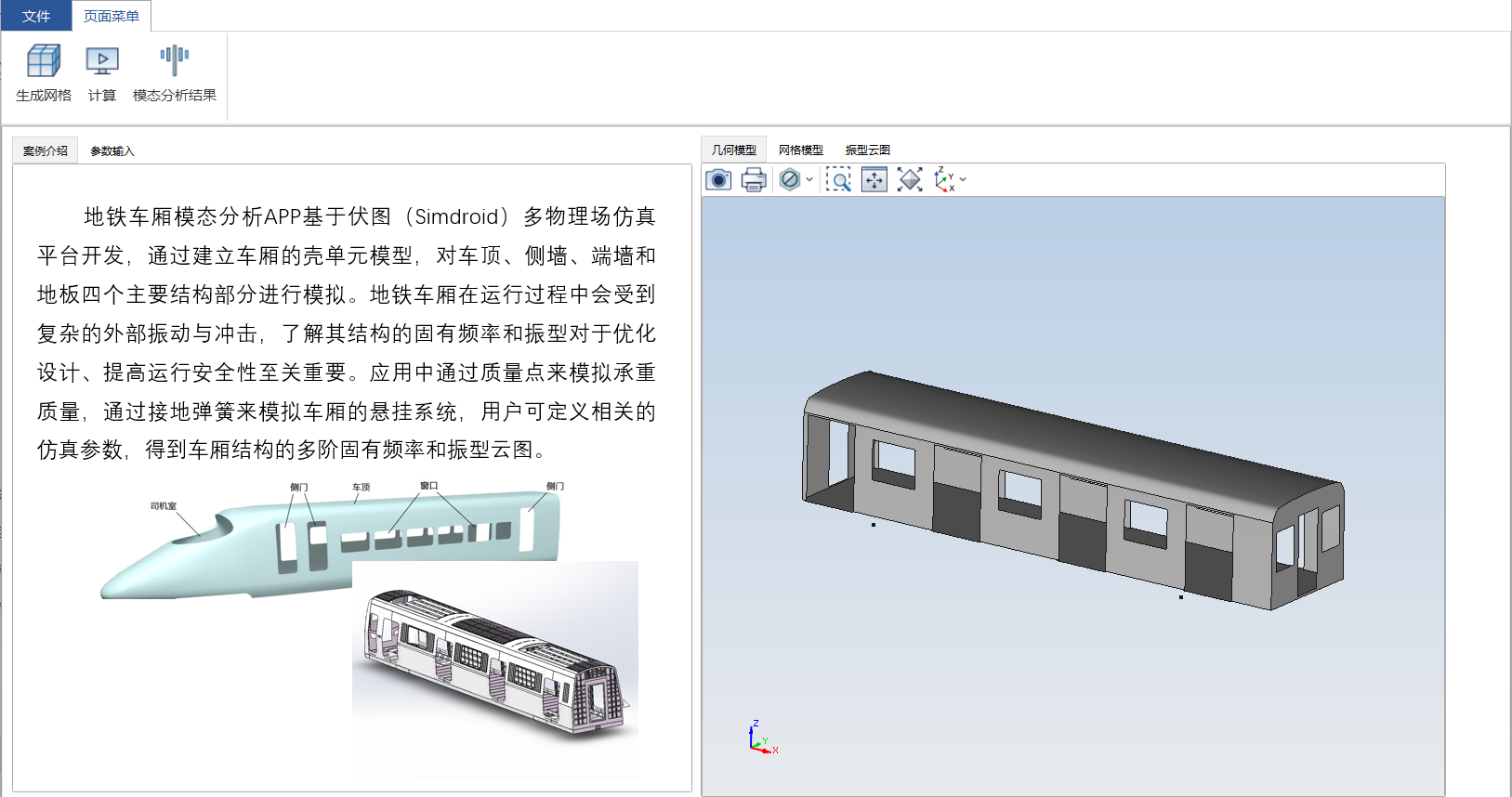

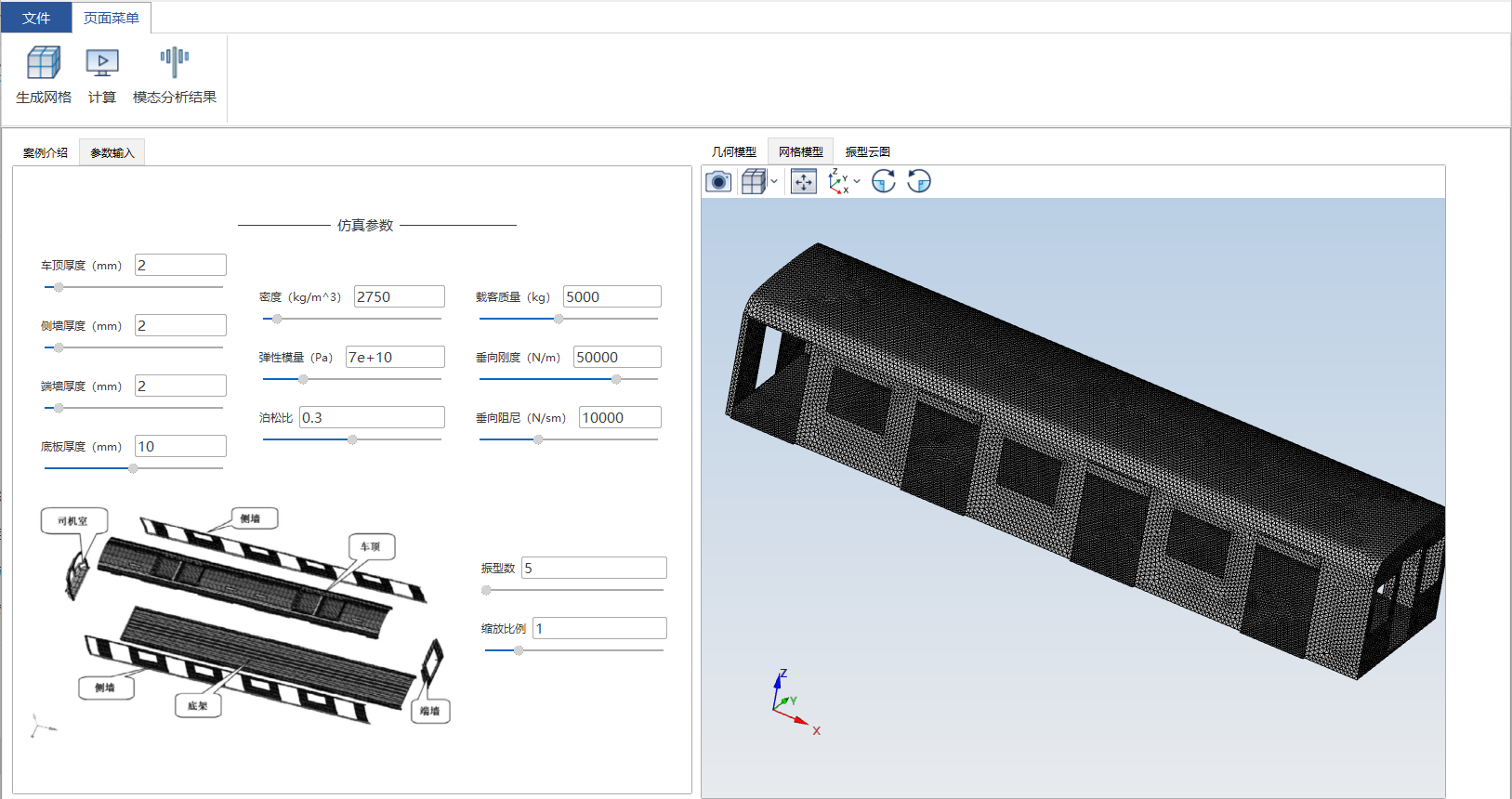

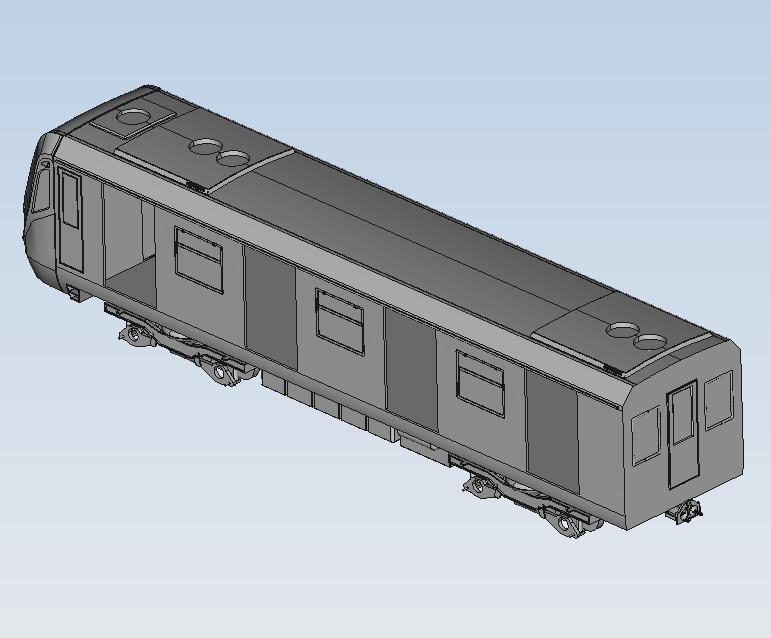

地铁车厢在长期运行中不可避免地面临外部激励引起的结构振动，如果车厢的固有频率与外界激励频率接近，可能导致共振现象，进而加剧车厢的振动，影响乘客的乘坐舒适性甚至是车辆的运行安全。地铁车厢模态分析APP基于伏图（Simdroid）多物理场仿真平台开发，通过建立车厢的壳单元模型，对车顶、侧墙、端墙和地板四个主要结构部分进行模拟。应用中通过质量点来模拟承重质量，通过接地弹簧来模拟车厢的悬挂系统，用户可定义相关的仿真参数，得到车厢结构的多阶固有频率和振型云图。

通过这款仿真APP，用户可以对车厢的模态特性进行分析，预测潜在的振动问题并加以预防，从而优化车厢设计，提高列车的运行稳定性与安全性。

该仿真应APP适用于地铁设计工程师和结构分析师，可以通过定义相关的仿真参数来获取地铁车厢的多阶固有频率和振型云图，从而更直观地了解车厢结构在不同振动模式下的变形情况。通过对各阶次固有频率下的振型分析，用户可以识别可能引发共振的危险区域并进行结构优化，确保在实际运行中的振动特性符合安全标准。应用还允许用户自定义各种仿真条件，例如车厢的材料参数、悬挂系统的刚度以及载荷的分布，从而确保仿真能够适应不同的设计需求。

未来，这款应用还可以进一步扩展功能，例如增加动态载荷分析，以模拟车厢在运行中的复杂振动情况；增加多车厢耦合分析，帮助分析列车整体的振动行为；以及引入材料的非线性特性，以应对更复杂的应力应变关系等。从而帮助维护人员制定合理的维护计划。通过不断扩展，这款仿真应用将为地铁车厢的结构设计和维护提供更加全面、精准的技术支持。
